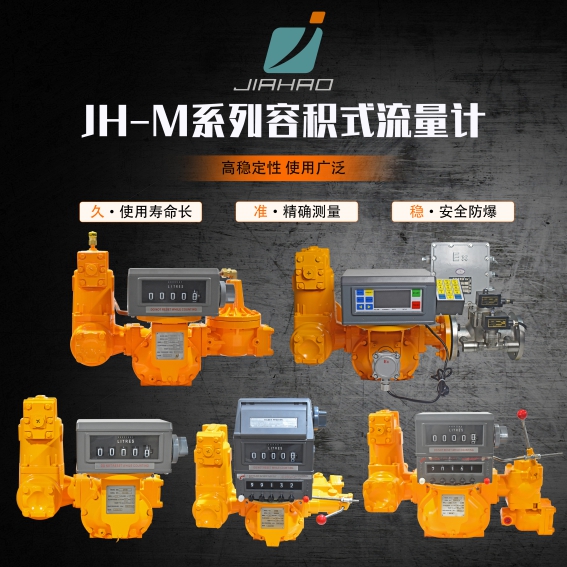

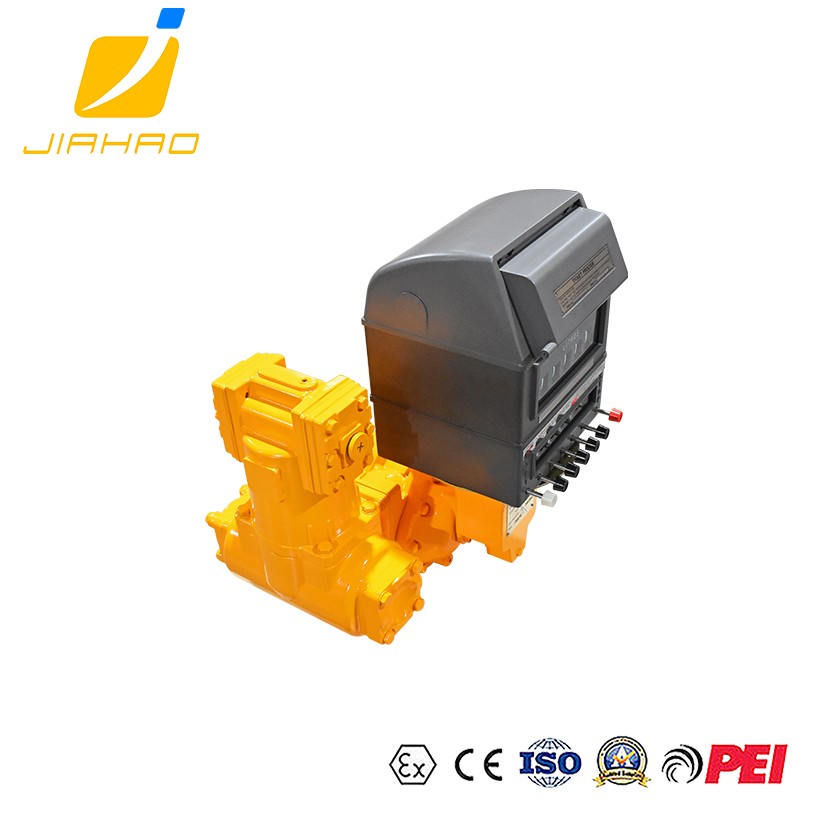

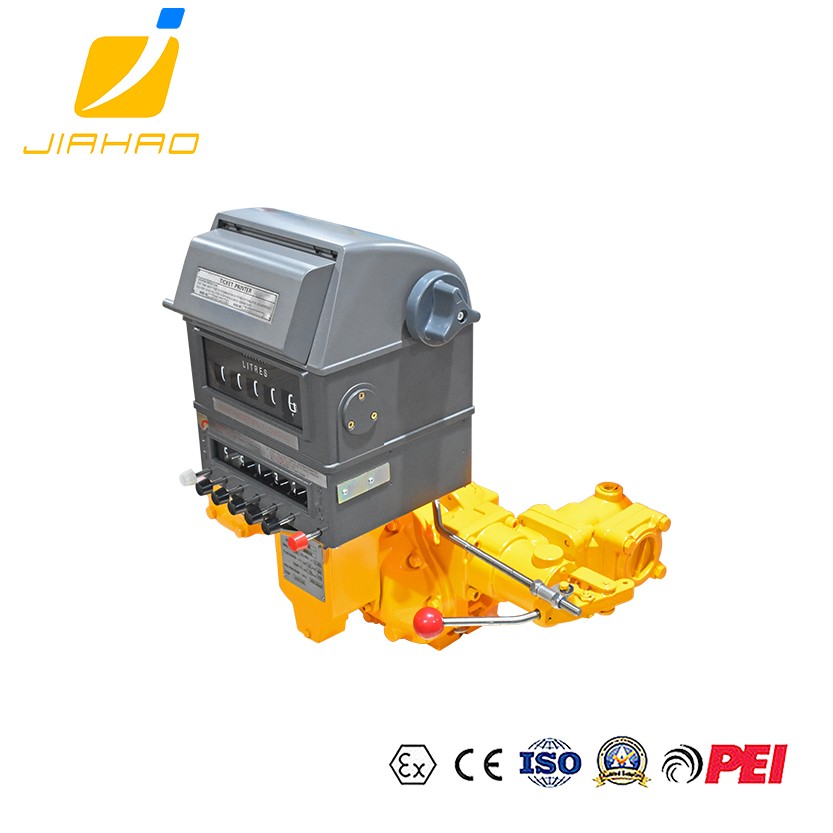

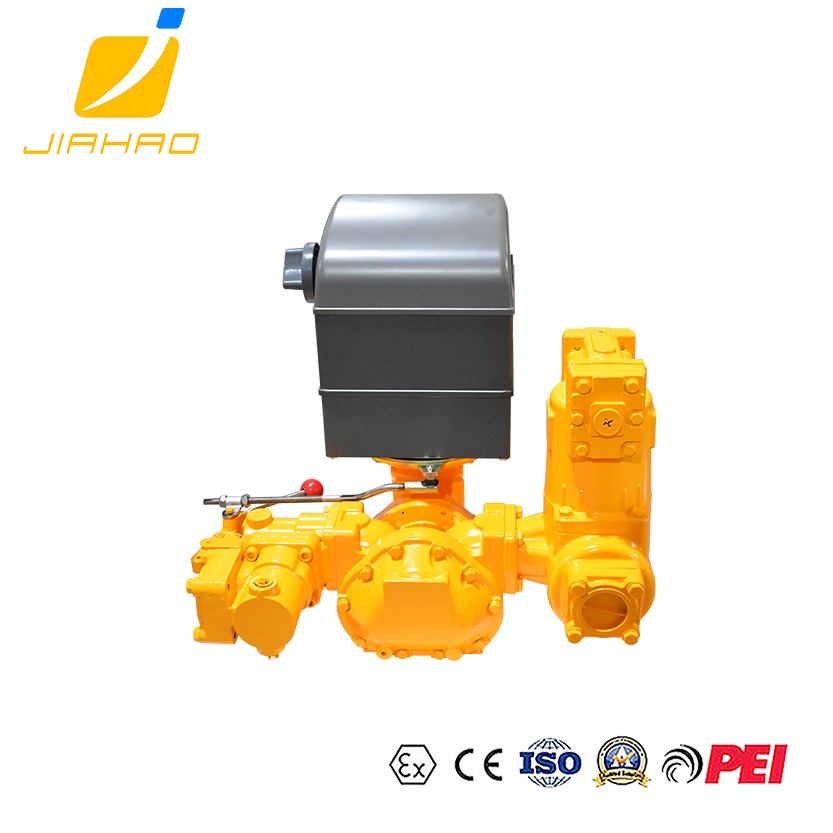

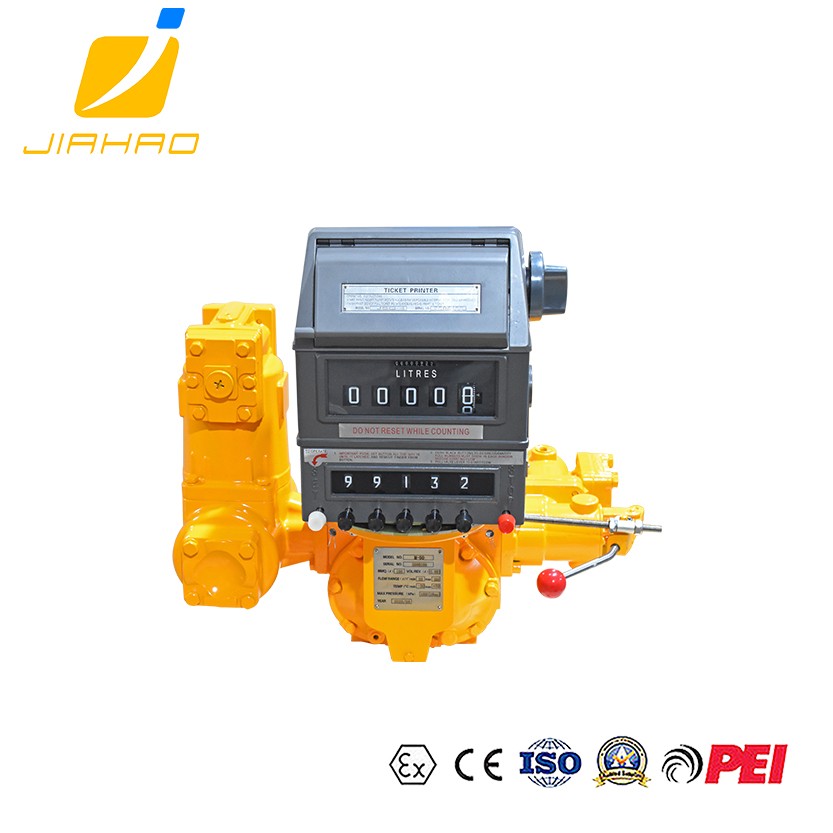

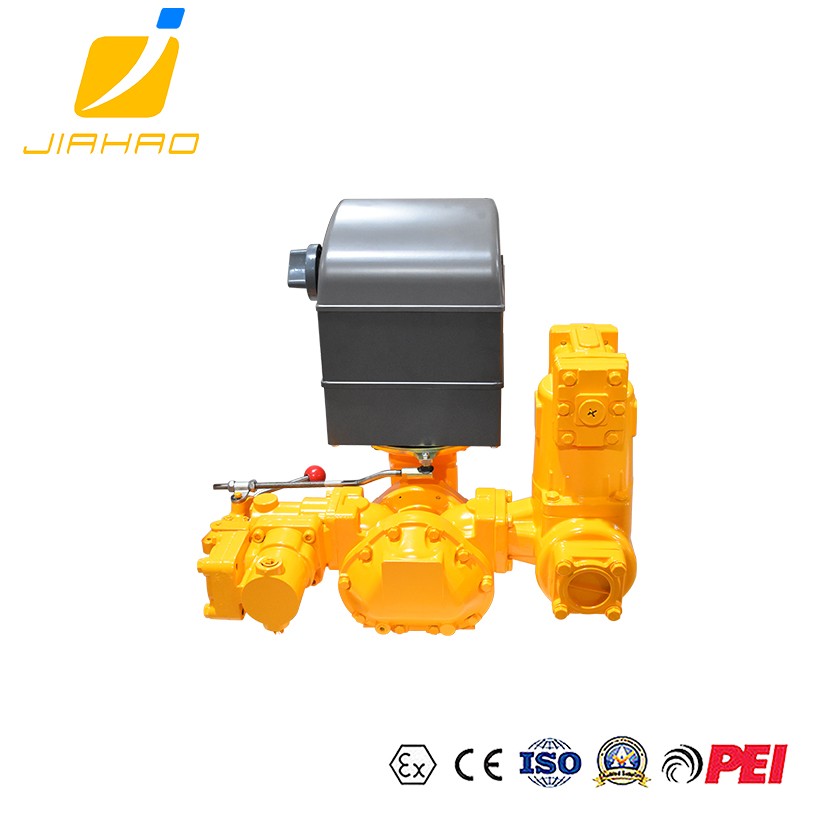

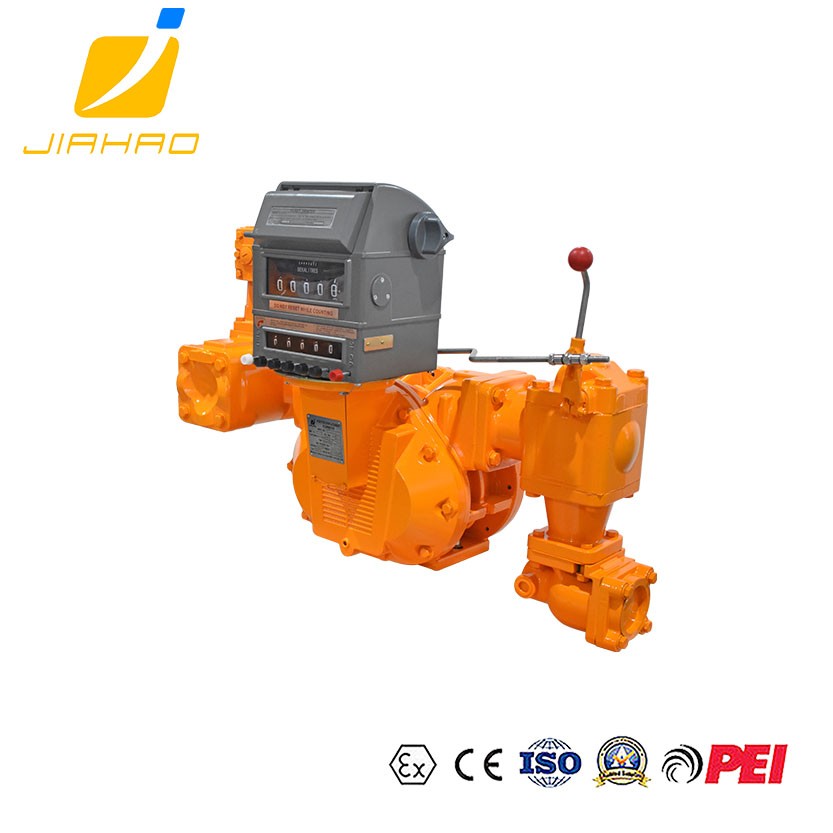

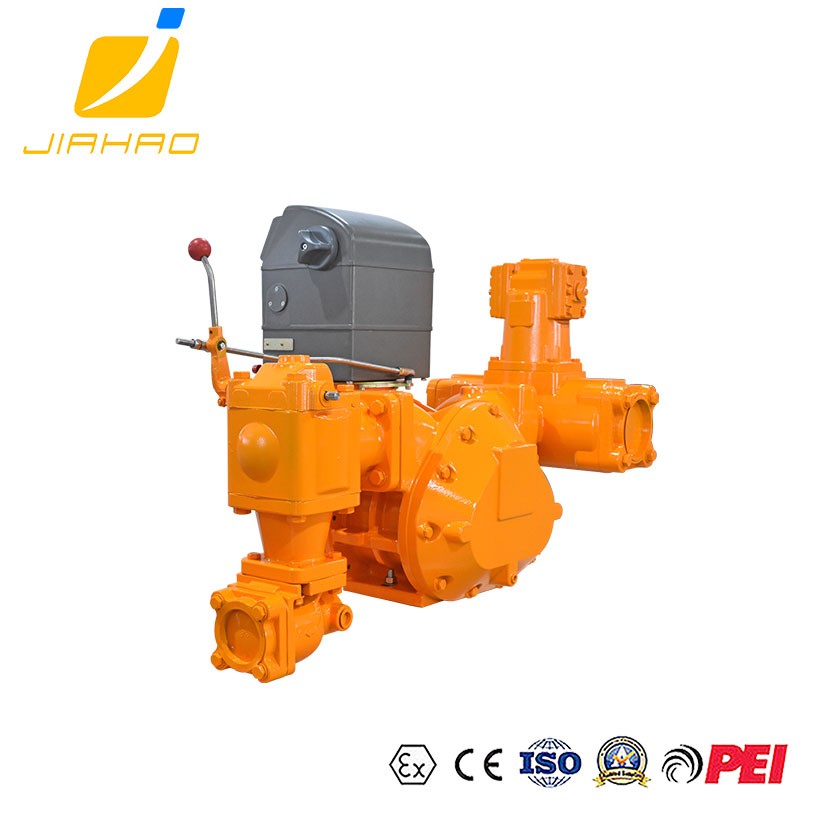

概述

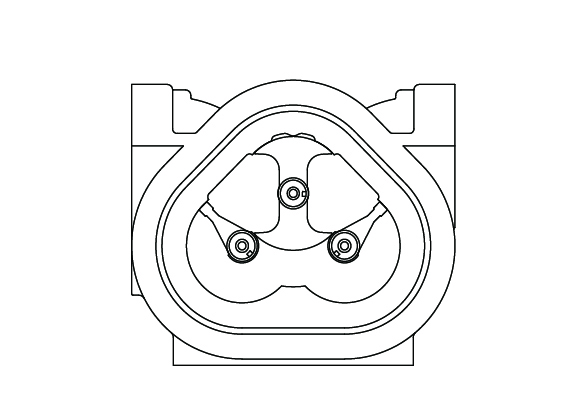

JH-M系列流量计由一个中心阻塞叶轮、两个位移叶轮和单一流体室组成（见图一），其旋转与配合齿轮同步。位移叶轮在流体室的半圆柱形孔内交替旋转，而中心阻塞叶轮在其孔内旋转，从而在未计量的上游介质和已计量的下游介质之间产生连续密封作用。当流体进入流体室时，中心阻塞叶轮被迫旋转。与中心阻塞叶轮一起旋转的位移叶轮有助于引导流体通过流体室并流到出口。因此，流体的线性流动被转化为流量计中的旋转运动，计数器的显示则是通过齿轮的旋转运动带动字轮转动来实现。

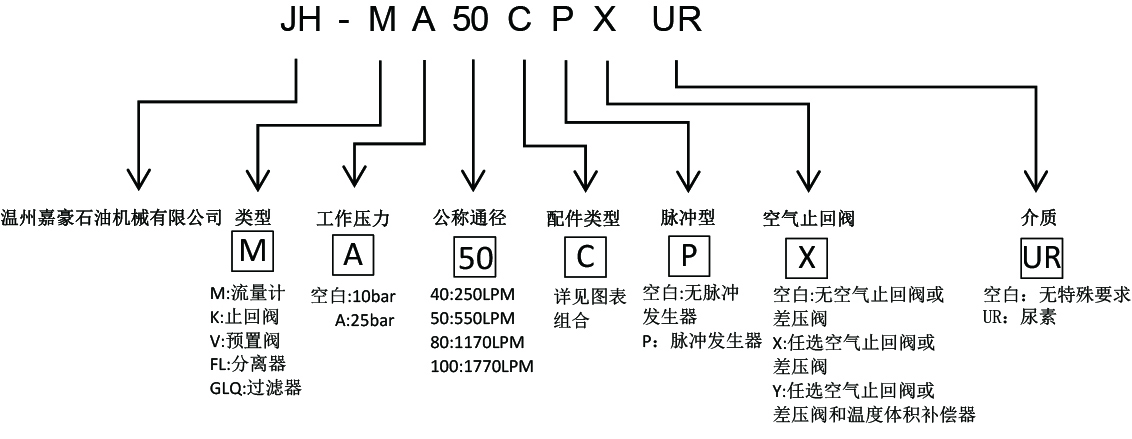

型号说明

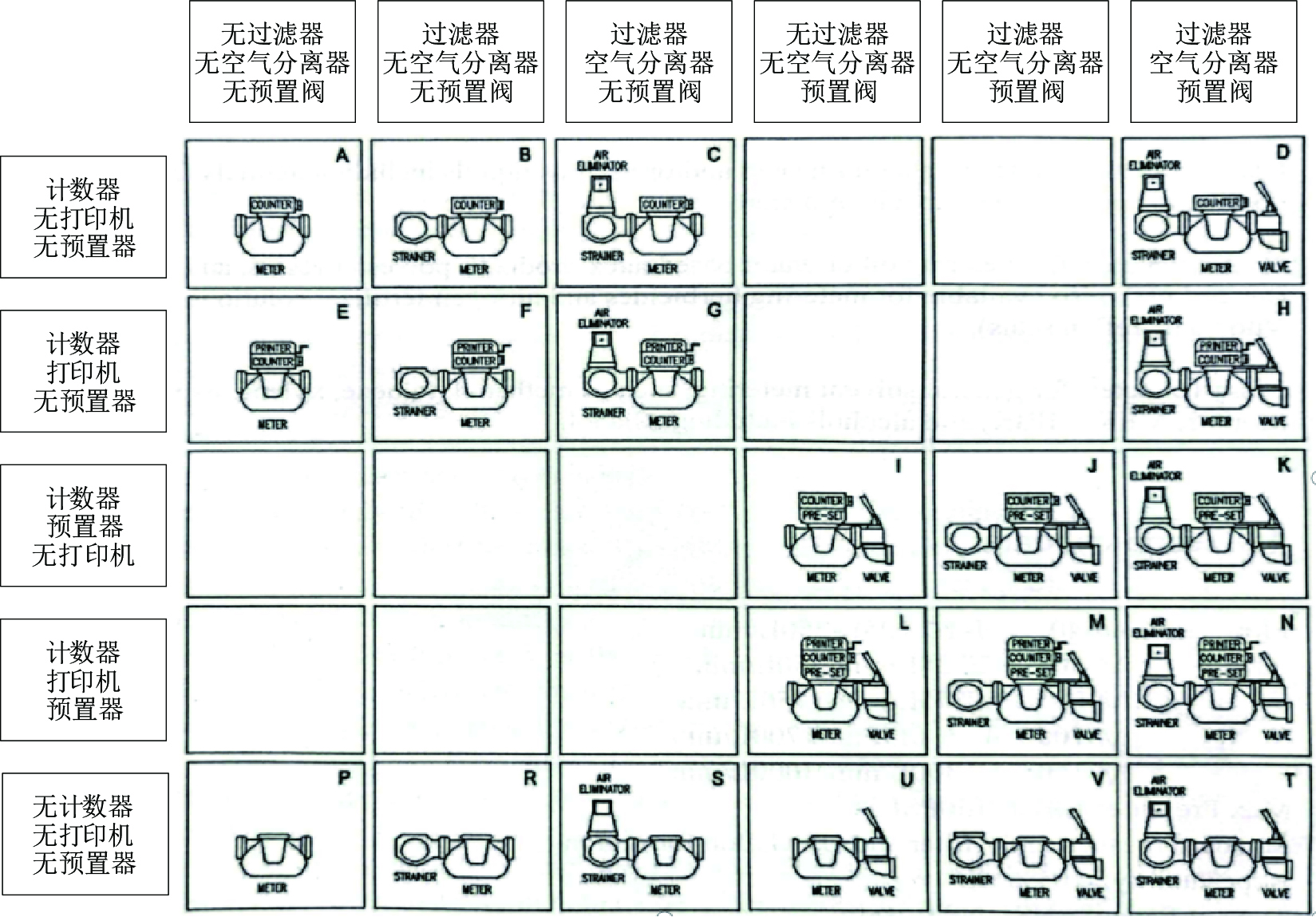

型号配置
基本参数
|
型 号 |
公称通径 |
流量范围 |
最大工作压力 |
精度 |
重复性 |
|||
|
LPM |
GPM |
PSI |
BAR |
kPa |
||||
|
JH-M40 |
11/2" |
25-250 |
6-60 |
150 |
10 |
1000 |
±0.2% |
0.12% |
|
JH-M50 |
2" |
55-550 |
15-150 |
150 |
10 |
1000 |
±0.2% |
0.12% |
|
JH-M50UR |
2" |
55-550 |
15-150 |
150 |
10 |
1000 |
±0.2% |
0.12% |
|
JH-MA50CX |
2” |
38-380 |
10-100 |
350 |
25 |
2500 |
±0.2% |
0.12% |
|
JH-M50CPX |
2” |
55-550 |
15-150 |
150 |
10 |
1000 |
±0.2% |
0.12% |
|
JH-M50K |
2” |
55-550 |
15-150 |
150 |
10 |
1000 |
±0.2% |
0.12% |
|
JH-M50NX |
2” |
55-550 |
15-150 |
150 |
10 |
1000 |
±0.2% |
0.12% |
|
JH-M80 |
3" |
110-1100 |
30-300 |
150 |
10 |
1000 |
±0.2% |
0.12% |
|
JH-M80CPX |
3" |
110-1100 |
30-300 |
150 |
10 |
1000 |
±0.2% |
0.12% |
|
JH-M80NX |
3" |
110-1100 |
30-300 |
150 |
10 |
1000 |
±0.2% |
0.12% |
|
JH-M100 |
4" |
170-1700 |
45-450 |
150 |
10 |
1000 |
±0.2% |
0.12% |
|
JH-M150 |
6" |
300-3000 |
80-1000 |
150 |
10 |
1000 |
±0.2% |
0.12% |
脉冲款参数
|
脉冲款 |
M40 |
M50 |
M80 |
M100 |
|
体积/圈 |
0.309L |
0.681L |
1.839L |
5.102L |
|
脉冲数 |
200P/R |
|||
|
脉冲当量 |
0.001545P |
0.003405P |
0.009195P |
0.02551P |
